Гибочные операции занимают значительную долю в технологических процессах обработки листового металла. От точности и надёжности оснастки напрямую зависит качество получаемых деталей, производительность участка и ресурс самого оборудования. Среди рабочих элементов листогибочного пресса пуансон выполняет функцию формирования заданного угла и профиля заготовки, передавая усилие на материал через верхнюю часть инструмента.
Конструктивные особенности и принцип действия

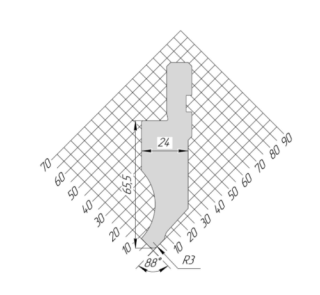

Пуансон гибочный представляет собой сменный элемент, закреплённый в верхней балке пресса. При рабочем ходе он опускается на заготовку, уложенную поверх матрицы, и продавливает металл в V-образный или U-образный паз. Геометрия рабочей кромки определяет итоговый радиус гиба, а высота и форма корпуса влияют на доступность зоны обработки и возможность выполнения сложных операций.
Основные конструктивные параметры включают угол заточки рабочей части, ширину опорной поверхности, тип хвостовика для фиксации в держателе и общую длину секции. Секционная конструкция позволяет набирать инструмент нужной протяжённости из отдельных модулей, что упрощает замену повреждённых участков и снижает затраты на обслуживание.
Классификация по типу гибки
В зависимости от технологической задачи применяют несколько разновидностей оснастки:
- Инструмент для воздушной гибки, где заготовка деформируется без полного прилегания к стенкам матрицы, что обеспечивает универсальность при работе с различными толщинами металла.
- Оснастка для калибрующего гиба, при котором пуансон прижимает лист к дну матрицы, формируя точный угол с минимальной упругой отдачей.
- Специализированные профили для Z-образной, П-образной и радиусной гибки, используемые при производстве корпусных элементов, кронштейнов и декоративных панелей.
Каждый тип требует определённого соотношения ширины раскрытия матрицы и радиуса скругления на кромке пуансона. Несоблюдение этого соотношения приводит к образованию трещин на наружной поверхности гиба или к недопустимому утонению стенки заготовки.
Материалы изготовления и термическая обработка
Рабочие поверхности подвергаются значительным контактным нагрузкам, поэтому для производства применяют инструментальные стали марок 42CrMo4, X155CrVMo12-1 и их аналоги. После механической обработки заготовки проходят закалку до твёрдости 58–62 HRC с последующим отпуском для снятия внутренних напряжений. Финишное шлифование обеспечивает шероховатость Ra 0,4–0,8 мкм, что снижает трение и предотвращает налипание обрабатываемого материала.
Для работы с нержавеющими и высокопрочными сплавами используют покрытия на основе нитрида титана или карбонитрида, увеличивающие стойкость к абразивному износу в несколько раз. Это особенно актуально при серийном производстве, где простой пресса для замены оснастки экономически нецелесообразен.
Подбор параметров под конкретную задачу
При выборе инструмента учитывают ряд взаимосвязанных факторов: толщину и марку обрабатываемого листа, требуемый внутренний радиус гиба, длину детали, тоннаж пресса и ширину раскрытия нижней матрицы. Ошибка даже в одном параметре способна вызвать перегрузку гидросистемы, деформацию балок или брак партии заготовок.
Расчёт минимальной ширины раскрытия матрицы выполняется по формуле, учитывающей предел прочности материала и его толщину. Ориентировочно для мягкой стали соотношение составляет 1:8, для нержавеющей — 1:10, для алюминия — 1:6. Радиус пуансона при этом не должен быть меньше шестикратной толщины листа, иначе возрастает риск разрушения заготовки по наружному волокну.
Аудит гибочного оборудования как элемент надёжности
Даже правильно подобранный инструмент не гарантирует стабильного результата, если сам пресс имеет отклонения в геометрии балок, изношены направляющие или гидравлическая система не обеспечивает равномерного усилия по всей длине. Регулярная проверка состояния станка позволяет выявить люфты, прогибы и отклонения параллельности до того, как они скажутся на качестве продукции.
Комплексный аудит включает измерение прогиба верхней и нижней балок под нагрузкой, проверку соосности цилиндров, оценку состояния креплений и держателей, а также тестирование системы компенсации прогиба. По результатам формируется заключение с рекомендациями по устранению выявленных отклонений и допустимыми параметрами оснастки для данного оборудования.
Эксплуатация и обслуживание
Продление ресурса гибочного инструмента обеспечивается соблюдением нескольких правил. Перед установкой необходимо очистить посадочные поверхности от стружки и загрязнений, проверить отсутствие забоин на хвостовике. Затяжку крепёжных элементов выполняют с рекомендованным моментом, избегая перекоса секций.
В процессе работы следует контролировать равномерность износа по длине кромки. Локальный износ свидетельствует о неравномерном распределении нагрузки и может указывать на проблемы с компенсацией прогиба пресса. Периодическая шлифовка рабочей поверхности восстанавливает геометрию и устраняет микротрещины, возникающие при длительной эксплуатации.
Взаимосвязь инструмента и возможностей станка
Ключевым фактором стабильной работы является точное соответствие параметров оснастки техническим характеристикам пресса. Превышение допустимого усилия на единицу длины, несоответствие высоты инструмента ходу ползуна или несовместимость типа хвостовика с держателем создают аварийные ситуации и ускоряют износ узлов оборудования.
Для исключения подобных рисков целесообразно проводить предварительный расчёт совместимости перед вводом новой оснастки в эксплуатацию. Это позволяет убедиться, что выбранная матрица и пуансон для листогиба соответствуют допустимым нагрузкам, геометрическим ограничениям и типу крепления конкретного станка. Такой подход минимизирует вероятность повреждения оборудования и обеспечивает предсказуемое качество гибки на протяжении всего срока службы инструмента.
Заключение
Грамотный подбор, регулярное обслуживание и контроль совместимости гибочной оснастки с параметрами пресса формируют основу стабильного производственного процесса. Внимание к деталям на этапе проектирования технологической операции и систематический аудит оборудования позволяют избежать внеплановых остановок, снизить процент брака и продлить ресурс как инструмента, так и самого станка.
