Разборка компьютера Dell Tower Plus EBT2250, проведённая энтузиастом Chimolog, выявила необычное инженерное решение, направленное на устранение главной проблемы 16-контактных разъёмов питания видеокарт — их ненадёжной фиксации. В системе установлена видеокарта Dell GeForce RTX 5070 Ti, чей разъём 12V-2x6 дополнительно закреплён металлическими деталями, исключающими любое смещение после установки. Конфигурация EBT2250 включает в себя процессор Core Ultra 275K и 32 ГБ памяти DDR5-5600.

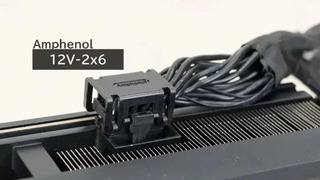

Вместо того чтобы полагаться только на стандартную защёлку и аккуратную укладку кабелей, инженеры Dell использовали специальные металлические фитинги (предположительно производства Amphenol), которые жёстко фиксируют штекер в гнезде. Это предотвращает самый распространённый путь отказа — частичное извлечение разъёма из-за вибраций, натяжения кабеля или неосторожного обращения.
С точки зрения физики контактов такое решение кардинально снижает риск увеличения переходного сопротивления: чем плотнее и стабильнее контакт, тем меньше нагрев под нагрузкой и вероятность оплавления.
Интересно, что сам кабель питания представляет собой адаптер, оканчивающийся стандартными 8-контактными разъёмами PCIe со стороны блока питания. Это прагматичный OEM-подход, позволяющий использовать блок питания LITEON мощностью 1000 Вт с сертификатом 80 PLUS Platinum, который, вероятно, не имеет собственного 16-контактного кабеля, как более новые розничные БП стандарта ATX 3.x.
Помимо фиксации разъёма система использует специальный кронштейн для поддержки видеокарты, предотвращающий её провисание. Вместе эти два решения образуют целостную стратегию механической стабильности:
Данное решение не закрывает дискуссию о надёжности разъёмов 12VHPWR/12V-2x6 в целом, но чётко показывает: крупный OEM-производитель считает механическую фиксацию разъёма критически важным элементом конструкции. Если Dell готова усложнять производство и нести дополнительные расходы ради надёжности соединения, значит, проблема действительно существует и требует инженерных решений на уровне готовых систем.
