Передача сигналов между компонентами тракта требует соблюдения строгих электрических параметров. Любое соединение вносит искажения, затухание или фазовые сдвиги, что напрямую отражается на итоговом качестве звучания и изображения. Инженеры учитывают волновое сопротивление, емкость погонного метра, индуктивность и скин эффект при проектировании магистралей. Грамотный подбор компонентов исключает деградацию исходного материала, сохраняя замысел звукорежиссера или оператора.
В отрасли присутствуют компании, закрывающие потребности студий и концертных площадок. Например, MrCable более 18 лет поставляет профильную продукцию, предлагая линейки GABREAL, MRC, Naviwire, а также распределяет технику Sennheiser, Neumann, BlackMagic и BOSC для реализации телекоммуникационных проектов.
Материалы токопроводящих жил
Основным сырьем служит бескислородная медь высокой степени очистки. Маркировка OFC указывает на минимальное содержание кислорода, что снижает кристаллическую решетку до однородного состояния. Электронам проще преодолевать путь без столкновений с оксидными включениями. Бюджетные изделия часто базируются на омедненном алюминии или стали, где тонкий слой цветного металла наносится поверх дешевого сердечника. Подобные композиты обладают повышенным сопротивлением постоянному току, вызывая падение напряжения на длинных отрезках.
Для высокочастотных трактов применяется посеребрение. Серебро имеет меньшее удельное сопротивление, однако склонно к образованию сульфидных пленок на воздухе, требуя герметичной изоляции. Аудиофилы иногда выбирают монокристаллическую медь, отличающуюся непрерывной структурой зерен на метры длины, что устраняет межкристаллитные барьеры.
Диэлектрики и изоляционные оболочки
Изоляция влияет на паразитную емкость шнура. Поливинилхлорид дешев, но обладает высоким коэффициентом диэлектрических потерь, поглощая часть высокочастотной энергии. Тефлон, вспененный полиэтилен или полипропилен демонстрируют нейтральность к электромагнитным полям, сохраняя прозрачность верхнего частотного диапазона. Вспененные структуры содержат микропузырьки газа, снижая общую плотность материала и приближая параметры к вакууму.
Внешняя оболочка защищает внутреннюю структуру от механических воздействий, ультрафиолета и химических реагентов. Полиуретановые компаунды остаются эластичными при отрицательных температурах, предотвращая растрескивание на морозе. Армирование кевларовыми нитями повышает разрывную прочность, позволяя прокладывать линии внутри сценических конструкций без дополнительных каналов.
Методы экранирования от внешних наводок
Электромагнитные помехи от силовых трансформаторов, диммеров и радиопередатчиков проникают в тракт, вызывая фоновый гул или цифровые ошибки. Производители применяют несколько слоев защиты. Спиральная оплетка из луженой меди обеспечивает гибкость, закрывая до девяноста процентов площади. Фольгированный экран с дренажным проводом дает стопроцентное перекрытие, но ломается при частых перегибах.
Комбинированные решения объединяют оба подхода, добавляя угольные полупроводниковые слои для отвода статического электричества, возникающего от трения оболочки. Симметричное подключение, когда полезный сигнал течет по двум жилам в противофазе, позволяет приемнику вычитать синфазные помехи, наведенные на всю длину трассы.
Конструктив и металлургия разъемов
Коннектор выступает точкой контакта, где площадь соприкосновения определяет переходное сопротивление. Дешевые штампованные клеммы имеют шероховатую поверхность, приводящую к микроискрениям и окислению. Фрезерованные детали из бериллиевой бронзы или теллуровой меди плотно обхватывают ответную часть, гарантируя стабильное соединение спустя тысячи циклов коммутации.
Покрытие контактных групп предотвращает коррозию. Золото инертно, но мягко, поэтому наносится тонким слоем поверх никелевого подслоя. Родий тверже, выдерживая абразивный износ, что критично для микрофонных входов, постоянно подвергающихся подключению и отключению. Корпуса коннекторов отливают из цинковых сплавов или вытачивают из алюминия, экранируя чувствительные зоны от радиоизлучений.
Отличия массового сегмента от индустриальных стандартов
Потребительские товары ориентированы на визуальную привлекательность и низкую себестоимость. Профессиональные решения разрабатываются под экстремальные условия эксплуатации, проходя строгие лабораторные тесты. Можно выделить ряд фундаментальных различий:
- Точность геометрических допусков при литье корпусов, исключающая люфты и перекосы контактов.
- Использование безусадочных термопластов, сохраняющих форму при нагреве от паяльных станций во время монтажа.
- Применение цанговых зажимов фиксации оболочки, распределяющих механическую нагрузку по большой площади.
- Наличие магнитных экранов внутри корпуса разъема, гасящих вихревые токи от соседних силовых линий.
- Сертификация по стандартам пожарной безопасности, требующая использования безгалогенных компаундов, не выделяющих токсичный дым при горении.
Специфика цифровых интерфейсов
Передача дискретных потоков данных опирается на иные физические принципы. HDMI и DisplayPort транслируют пакеты информации на гигагерцовых частотах, где малейшая неоднородность волнового сопротивления вызывает отражение сигнала. Приемник получает эхо предыдущих битов, что приводит к выпадению пикселей или полному срыву синхронизации. Сертифицированные шнуры проходят тестирование на соответствие спецификациям новых версий, подтверждая способность пропускать заданную полосу пропускания.

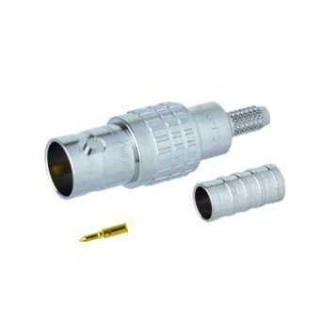

Коаксиальные линии SDI, используемые в телевещании, требуют строгого соблюдения сопротивления семьдесят пять Ом. Отклонение даже на пару единиц на стыках вызывает стоячие волны, искажающие форму синхроимпульсов. BNC коннекторы здесь имеют специфическую геометрию диэлектрика, поддерживающую постоянство импеданса вплоть до самой точки пайки центральной жилы.
Аналоговые многоканальные магистрали
Студийные мультикоры объединяют десятки симметричных пар внутри одной оболочки. Критическим параметром становятся перекрестные наводки между соседними каналами. Разработчики применяют индивидуальное экранирование каждой витой пары, чередуя шаг скрутки для минимизации взаимного влияния. Массивные многопиновые разъемы оснащаются направляющими штифтами, защищающими тонкие контакты от повреждений при слепом соединении в темноте сцены.
Акустические линии высокой мощности
Подключение усилителей к концертным порталам оперирует токами в десятки ампер. Сечение проводников достигает десяти квадратных миллиметров, а изоляция должна выдерживать нагрев без плавления. Специализированные разъемы разработаны специально для подобных задач, предлагая защищенные от прикосновения контакты и механизмы запирания, исключающие случайное рассоединение от вибрации сабвуферов. Параллельное включение нескольких жил снижает индуктивность, позволяя демпфировать диффузор динамика на низких частотах.
Влияние пайки и монтажа на итоговый результат
Даже самые передовые материалы теряют свойства при некорректной сборке. Перегрев флюсом разрушает полимерную изоляцию, закорачивая экран на сигнальную жилу. Применение бессвинцовых припоев требует более высоких температур, увеличивая риск термического повреждения. Инженеры используют активные термоконтроллеры, дозируя энергию строго по времени. Места пайки заливаются эпоксидными компаундами, фиксирующими провода и предотвращающими окисление под воздействием атмосферной влаги.
Разделка оплетки выполняется специализированными инструментами, не затрагивающими тонкие волоски экранирующей сетки. Оставленные торчащие нити могут замкнуть цепь, вызвав непредсказуемые шумы. Дренажный провод обязательно соединяется с землей только на одном конце тракта, разрывая контур заземления и устраняя гул от разности потенциалов между зданиями.
Заключение
Понимание физических процессов внутри коммутационных линий позволяет осознанно подходить к построению трактов любой сложности. Инвестиции в качественные материалы и грамотный монтаж окупаются отсутствием скрытых дефектов, стабильностью работы оборудования и сохранением первозданной формы передаваемой информации. Индустриальные стандарты задают высокую планку надежности, необходимую для ответственных мероприятий и студийной работы.
